DURENDUS DPS-200 – Hydraulische Portalrichtpresse – 200 t – 1.500 × 2.000 mm

Die hier gezeigte Maschine wurde bereits in Kundenauftrag gebaut und ausgeliefert. Wir können Ihnen diese Maschine sehr kurzfristig neu fertigen. Es handelt sich um eine hydraulische Portalrichtpresse des Herstellers DURENDUS mit einer maximalen Presskraft von 200 t. Die Maschine verfügt über eine Tischgröße von 1.500 × 2.000 mm, eine maximale Einbauhöhe von 800 mm sowie einen Hub von 400 mm und eignet sich damit ideal für Richtarbeiten, Einpressprozesse sowie Anwendungen im Stahlbau und Werkzeugbau.

Optionen (auf Wunsch):
Die aufgeführten Optionen basieren auf realisierten Kundenprojekten und ermöglichen eine gezielte Anpassung der Maschine an den jeweiligen Anwendungsfall. Die Basismaschine stellt eine funktionale Grundausführung dar – in der Praxis wird sie in den meisten Fällen durch zusätzliche Ausstattungen erweitert und entsprechend projektspezifisch konfiguriert. Beispiele:
* Siemens S7-1200 PLS + 7 ” Bildschirm für
* Funkbedienung
* Sicherheitsleiste an der Unterseite der Portalsäulen 600 mm)
* Tisch mit T-Nuten
* motorisches Verfahren der Brücke
* Verfahrwegverlängerung
* Größere offene Höhe
* Lichtvorhang am Boden unter der Brücke
* Laser-Distanzvermessung
* Hebezylinder im Tisch

#####
Technische Daten + Informationen:
Hydraulische Portalrichtpresse – 200 t – 1.500 × 2.000 mm

==== Allgemeine Angaben

Hersteller: DURENDUS
Modell: DPS-200
Bauart: Portalpresse / H-Rahmen
Presskraft: 200 t (einstellbar)
Gesamtgewicht: ca. 8.500 kg
Abmessungen (B × T × H): ca. 2.450 × 2.200 × 2.750 mm
Abstand zwischen den Ständern: 1.580 mm
Tischhöhe: 900 mm

==== Arbeitsbereich

Tischgröße: 1.500 × 2.000 mm
Max. Einbauhöhe: 800 mm
Stößelhub: 400 mm
Stößelverlängerung: 300 mm

==== Bewegungssystem

Seitliche Verstellung Zylinder: ±750 mm
Verfahrweg Brücke: 1.500 mm
Bedienung: manuell verstellbar (Zylinder und Brücke)

==== Hydraulikzylinder

Max. Arbeitsdruck: 320 bar
Arbeitsgeschwindigkeit: 9 mm/s
Rücklaufgeschwindigkeit: 17 mm/s

==== Hydraulik & Antrieb

Motorleistung: 15 kW
Pumpenleistung: 32 l/min
Tankvolumen: 140 l
Hydraulikkomponenten: DUPLOMATIC
Filter: FILTREC
Kühlung: Luftkühler

==== Steuerung

Bedienung: manuell über Handhebelventil
Sicherheits-SPS integriert
Komponenten: SIEMENS
Optional: SPS S7-1200 mit 7″ Touchpanel, Rezeptverwaltung, Druck- und Wegsteuerung

==== Sicherheit

Hydraulische Überlastsicherung
Elektronischer Überlastschutz
Endlagenschalter oben/unten
CE-konforme Ausführung

==== Elektrischer Anschluss

Hauptversorgung: 400 V AC
Steuerung: 24 V DC
Frequenz: 50 Hz
Gesamtanschluss: ca. 18 kW
Schaltschrank: IP54

#####

Einsatzbereiche: Richten, Einpressen, Umformen, Werkzeugabstimmung, Stahlbau, Metallbau, Formenbau, Automotive

Hydraulikpresse, Portalpresse, Richtpresse, H-Rahmen Presse, 200 T Presse, Tryout Press, Werkzeugabstimm Presse, Tool Try Out Press, Einstellbare Presse, Schwerlastpresse

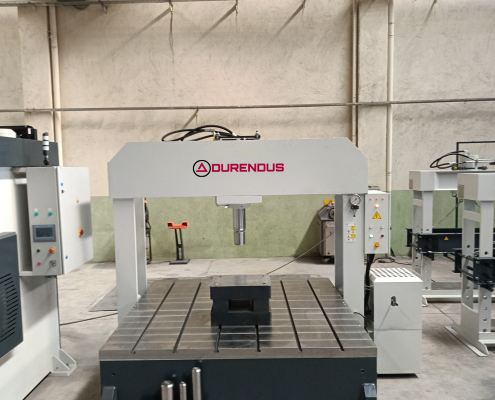

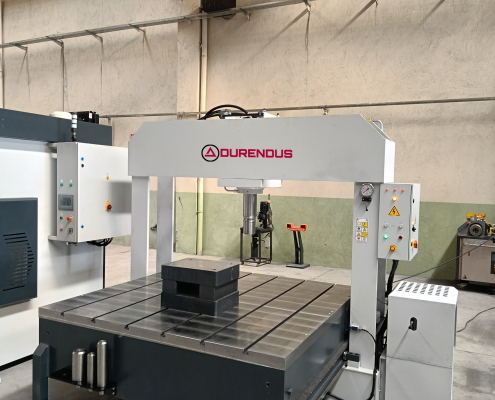

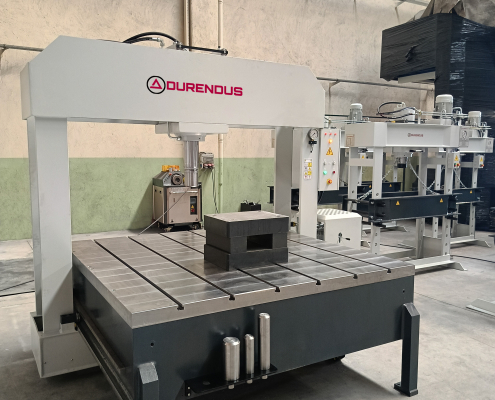

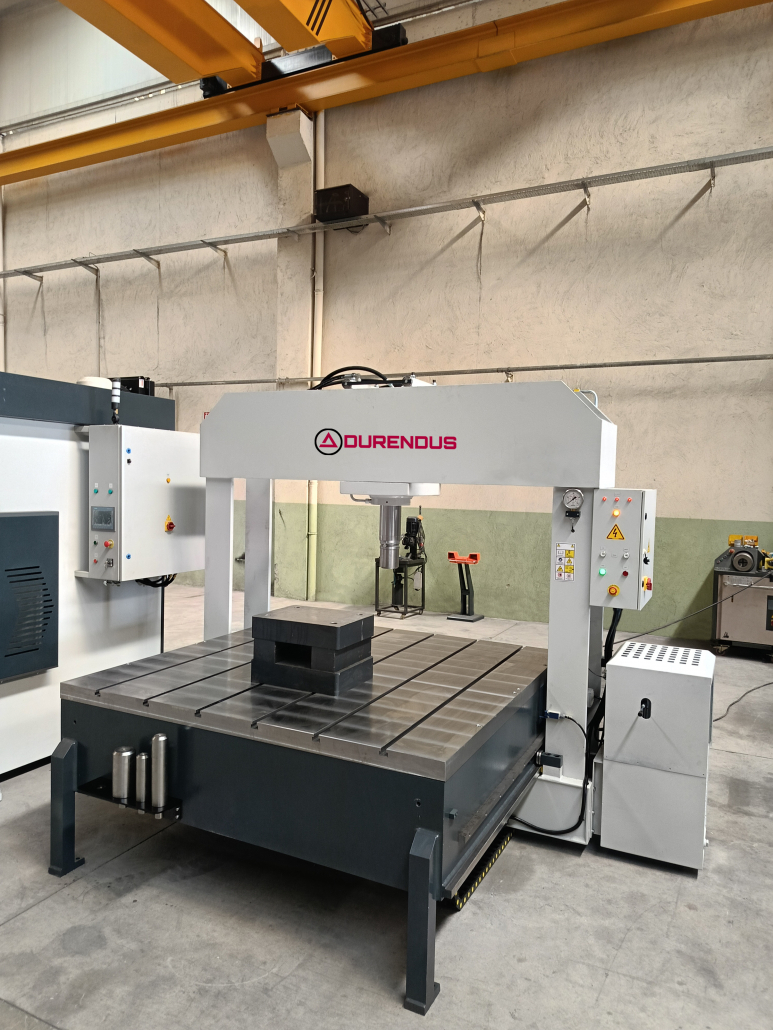

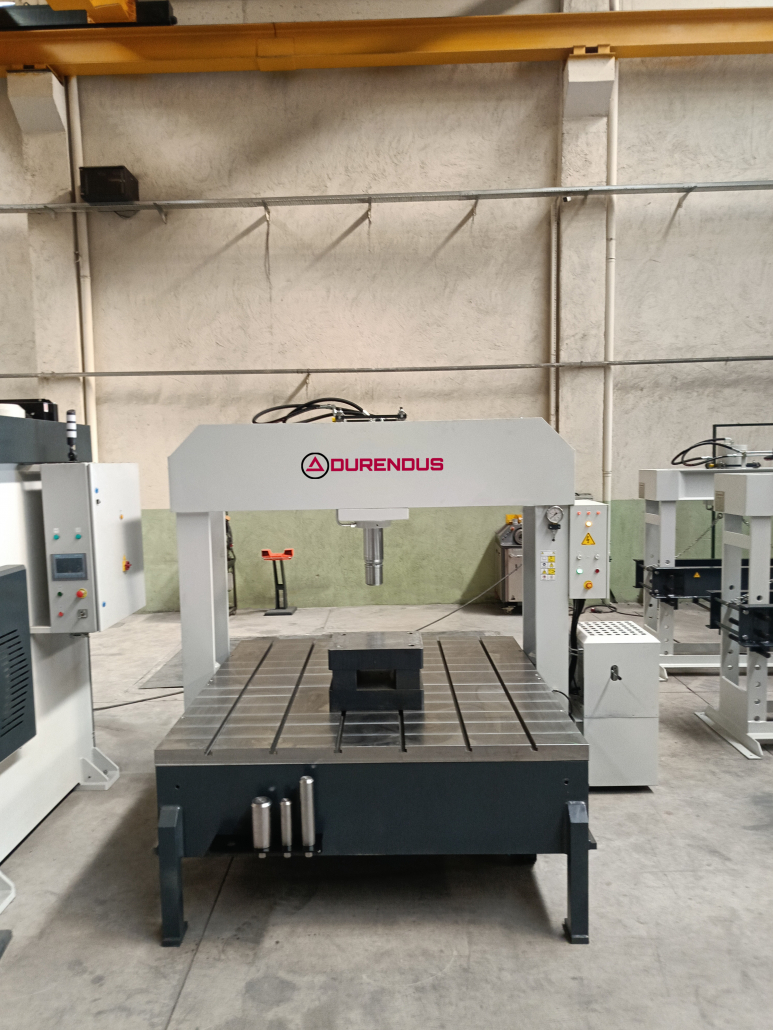

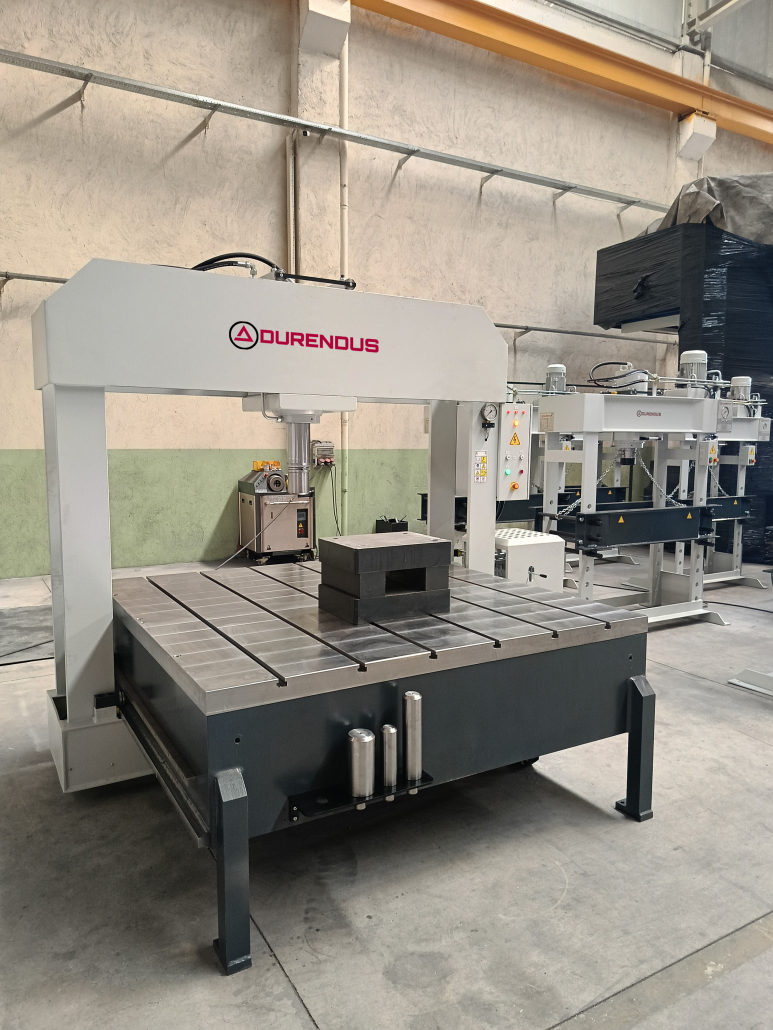

Die gezeigten Bilder dienen der Bemusterung und können von der tatsächlichen Ausführung abweichen.
